Co to jest frezarka CNC?

Spis treści

• Zasada działania i konstrukcja
• Rodzaje i zastosowania
• Programowanie i obsługa

Frezarka CNC to nowoczesne urządzenie wykorzystywane w procesach produkcyjnych, które dzięki sterowaniu numerycznemu pozwala na bardzo dokładne kształtowanie różnorodnych materiałów poprzez usuwanie ich nadmiaru. Maszyna ta jest kluczowym elementem współczesnej obróbki skrawaniem w przemyśle, umożliwiając automatyczne realizowanie nawet najbardziej złożonych operacji technologicznych.

Zasada działania i konstrukcja

Sterowanie numeryczne stosowane w frezarkach CNC polega na odczytywaniu programów zapisanych w specjalnym kodzie, zawierających szczegółowe wytyczne dotyczące ruchu narzędzi oraz parametrów procesu. Komputer przemysłowy analizuje te informacje i przekazuje odpowiednie sygnały do napędów, które z dużą precyzją ustawiają wrzeciono oraz stół roboczy w kilku osiach.

Przeczytaj również: Jak napisać program CNC?

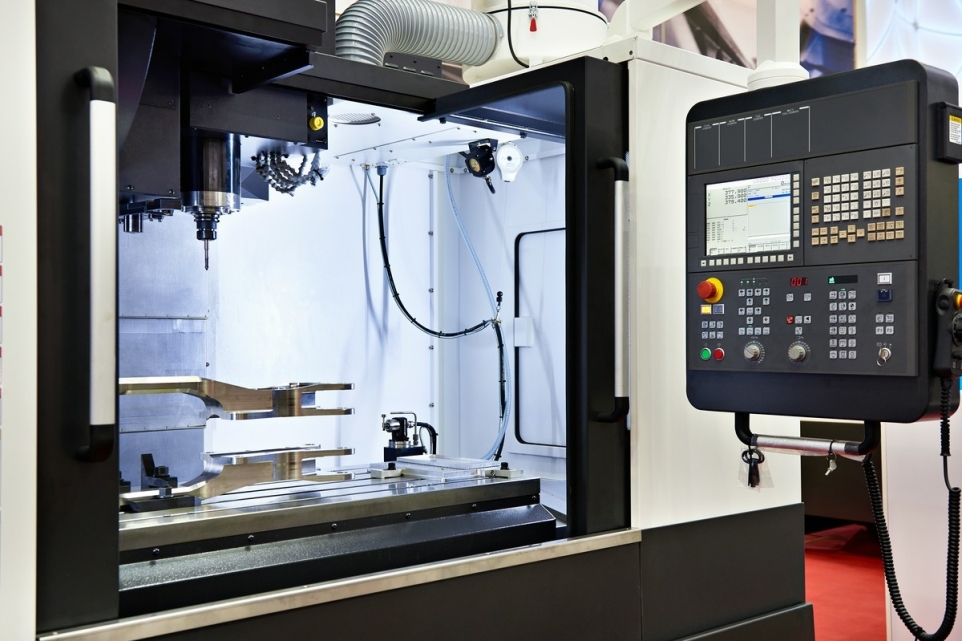

Typowa frezarka CNC zbudowana jest z solidnej podstawy żeliwnej, kolumny prowadzącej, głównego wrzeciona oraz stołu roboczego wyposażonego w system mocowania obrabianych detali. Prowadnice liniowe gwarantują płynność ruchu poszczególnych części, a czujniki położenia przekazują dane zwrotne o aktualnej pozycji narzędzia.

Przeczytaj również: Czym są obrabiarki CNC?

Magazyn narzędzi pozwala na automatyczną wymianę frezów, wierteł i innych przyrządów podczas pracy maszyny. System chłodzenia i smarowania odpowiada za skuteczne odprowadzanie ciepła oraz usuwanie wiórów z miejsca obróbki, co przekłada się na wysoką jakość powierzchni oraz dłuższą żywotność narzędzi.

Przeczytaj również: Czym jest kurs CNC i jakie umiejętności można zdobyć?

Rodzaje i zastosowania

Frezarki CNC można podzielić na kilka typów w zależności od liczby osi oraz przeznaczenia. Urządzenia trzyosiowe wykonują podstawowe operacje w płaszczyznach X, Y i Z, natomiast maszyny wieloosiowe umożliwiają jednoczesną obróbkę w pięciu lub większej liczbie kierunków, co pozwala na produkcję elementów o skomplikowanych kształtach.

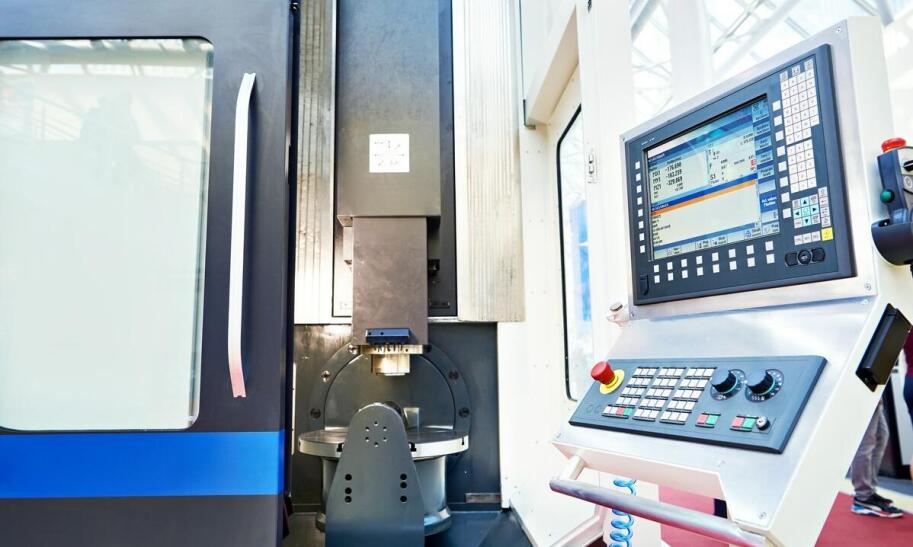

Centra obróbkowe poziome wyróżniają się wrzecionem ustawionym równolegle do podłoża, co ułatwia usuwanie wiórów i zapewnia dostęp do detalu z różnych stron. Z kolei maszyny pionowe mają wrzeciono ustawione prostopadle do stołu, co sprawdza się przy obróbce płaskich części oraz wykonywaniu otworów.

Współczesne frezarki CNC znajdują zastosowanie w wielu gałęziach przemysłu:

• branża motoryzacyjna – produkcja bloków silników, skrzyń biegów czy elementów zawieszenia
• lotnictwo i przemysł kosmiczny – obróbka części z lekkich stopów metali oraz materiałów kompozytowych
• medycyna – wytwarzanie implantów, protez oraz precyzyjnych narzędzi chirurgicznych
• elektronika – produkcja obudów, radiatorów i innych elementów konstrukcyjnych urządzeń elektronicznych

Programowanie i obsługa

Tworzenie programów dla frezarek CNC rozpoczyna się od przygotowania modelu trójwymiarowego w systemie wspomagania projektowania komputerowego, który następnie zostaje przekształcony w instrukcje obróbkowe za pomocą specjalistycznego oprogramowania. System ten automatycznie generuje ścieżki narzędzi, uwzględniając parametry procesu, geometrię detalu oraz wymagania technologiczne.

Operator maszyny wprowadza gotowy program do sterownika, przeprowadza symulację procesu oraz ustawia narzędzia w magazynie zgodnie z listą użytych frezów. Kalibracja układu współrzędnych oraz pomiar długości i średnicy narzędzi gwarantuje dokładne pozycjonowanie podczas rzeczywistej pracy maszyny.

Nowoczesne układy sterowania oferują funkcje monitorowania przebiegu procesu na bieżąco, automatycznej korekty zużycia narzędzi oraz diagnostyki stanu technicznego urządzenia. Intuicyjne panele sterujące ułatwiają obsługę i pozwalają na szybkie wprowadzanie zmian w programach bez konieczności przerywania produkcji.
